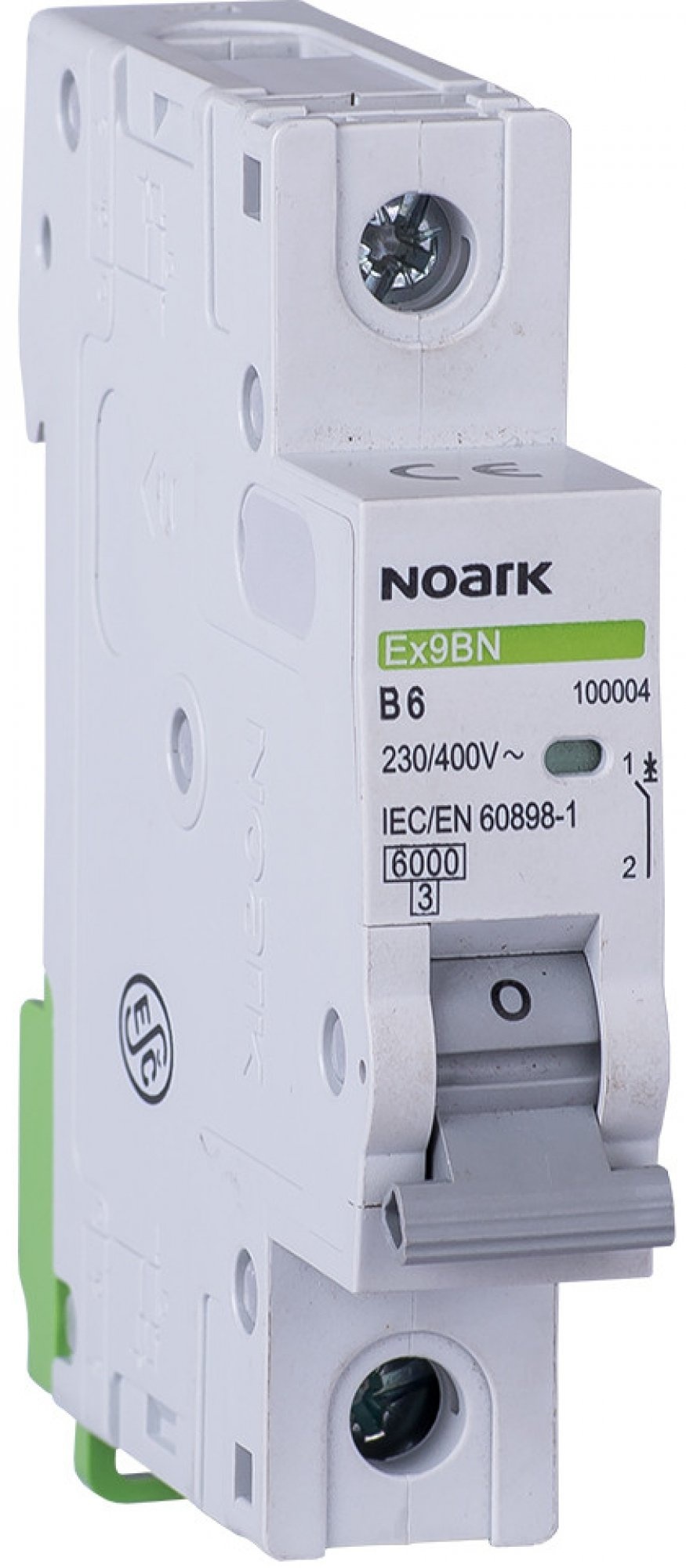

Jističe

Elektrický jistič je základním ochranným prvkem každé elektroinstalace, jehož primární rolí je nepřetržitě monitorovat průchod elektrického proudu daným obvodem. Dojde-li k nehodě, závadě na zařízení, zkratu nebo současnému zapojení nadměrného počtu spotřebičů, jistič poškozenou větev bezprodleně odpojí. Tím efektivně zamezuje přehřívání vedení, ničení drahé elektroniky a vzniku požáru.

Dříve tuto funkci zastávaly tradiční tavné pojistky, které bylo nutné po každém přetavení drátku vyhodit a nahradit novými. Moderní jističe fungují opakovaně - jakmile problém vyřešíte, stačí spínač na jističi přepnout zpět do výchozí pozice.

Hlavní a dílčí obvodové jističe

Elektrická síť v objektu spoléhá na součinnost dvou hlavních kategorií jističů:

• Hlavní jistič: Bývá umístěn v hlavním rozvaděči před elektroměrem a usměrňuje celkový přísun energie dodávané ze sítě. Stanovuje strop pro absolutní maximální příkon celého odběrného místa.

• Dílčí (obvodové) jističe: Jsou uloženy v interiérové rozvodné skříni a zajišťují bezpečnost jednotlivých větví v bytě či domě. Vnikne-li závada např. v kuchyňské zásuvce, zareaguje výhradně příslušný okruh a ostatní části domácnosti zůstávají pod proudem.

Nepodceňte velikost jističe

Jmenovitá hodnota jističe v ampérech (A) vyjadřuje maximální intenzitu proudu, kterou jistič zvládne dlouhodobě propouštět bez přerušení obvodu. Při výběru odpovídající dimenze je nutné zabránit dvěma nežádoucím extrémům:

• Poddimenzovaný jistič: Bude způsobovat časté a nechtěné výpadky i při standardním používání spotřebičů. Jakmile současně spustíte např. rychlovarnou konvici a pračku, zátěž překročí limit a jistič okruh okamžitě odpojí.

• Předimenzovaný jistič: Nedokáže spolehlivě ochránit elektroinstalaci před přetížením a navíc výrazně prodraží provoz. Výše měsíčních stálých plateb za odběrné místo se totiž odvíjí od kapacity hlavního jističe. Volbou zbytečně vysoké ampérové hodnoty tak platíte vyšší paušální poplatky za energii, kterou v praxi ani nevyužijete.

Jmenovitý proud vyjadřuje nejvyšší intenzitu elektrického proudu v ampérech (A), kterou jistič propouští dlouhodobě bez odpojení. Jakmile odběr v obvodu tuto hranici překročí, jistič po daném čase nebo okamžitě zasáhne a vedení přeruší.

Standardní výrobní řada zahrnuje hodnoty jako 2 A, 4 A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A či 40 A. V běžných bytových rozvodech slouží 10A jističe pro osvětlení a 16A jističe pro zásuvkové okruhy.

Jednofázový jistič vs. třífázový jistič

Fázové zapojení udává úroveň napětí přivedeného do objektu a celkovou kapacitu pro napájení zařízení:

• Jednofázové vedení (230 V): Určeno pro menší bytové jednotky a objekty se standardními spotřebiči s nižším příkonem. Využívá jednofázové jističe.

• Třífázové vedení (400 V): Nezbytné pro rodinné domy či byty využívající elektrické indukční desky, elektrokotle, bojlery, dílenské vybavení nebo nabíjecí stanice pro elektromobily. Třífázový jistič monitoruje všechny fáze současně - dojde-li k poruše na jedné z nich, odpojí kompletně všechny tři, čímž brání poškození třífázových spotřebičů a motorů.

Vypínací charakteristika (B, C, D)

Písmeno v označení jističe určuje jeho vypínací charakteristiku, která popisuje rychlost reakce na krátkodobé proudové výkyvy a rozběhové nárazy při spuštění zařízení:

• Jistič B: Určená pro běžné domácí zásuvky a světla, typicky v kombinaci jako jistič 16B.

• Jistič C: Vhodná pro zařízení s vyššími rozběhovými proudy, jako jsou bojlery, klimatizace nebo čerpadla.

• Jistič D: Využívaná pro těžké průmyslové stroje a zařízení s extrémními proudovými špičkami.

Odolnost vůči zkratu

Tento parametr udává nejvyšší zkratový proud v kiloampérech (kA), který jistič dokáže bezpečně přerušit bez rizika vlastního zničení či poškození:

• 6 kA (6 000 A): Běžný standard určený pro obvodové jističe zásuvek a osvětlení v domovních rozvaděčích.

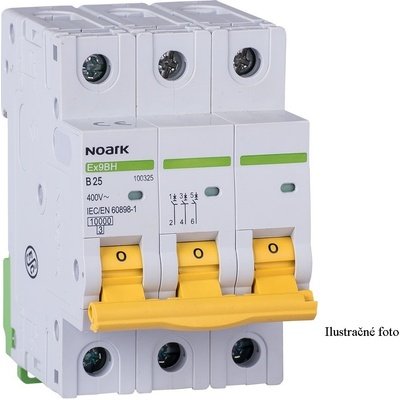

• 10 kA (10 000 A): Vyžadovaný standard pro hlavní jističe umístěné před elektroměrem, které bývají rozlišeny barevnými páčkami podle hodnoty (barvy jističů jsou např. žlutá pro 25 A, fialová pro 32 A). Své uplatnění nalézají také v průmyslovém prostředí.

Počet pólů

Označení pólů udává, kolik vodičů jistič současně spíná a v případě poruchy rozpojuje:

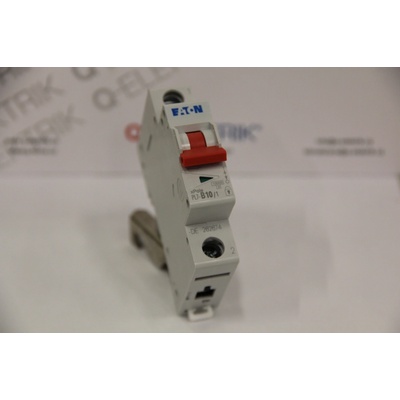

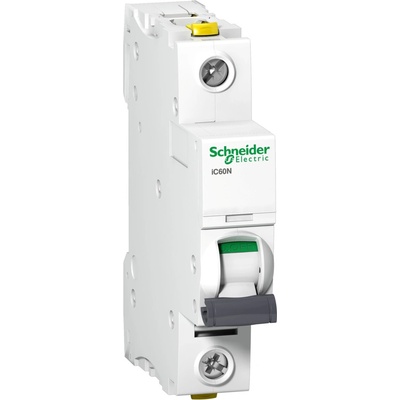

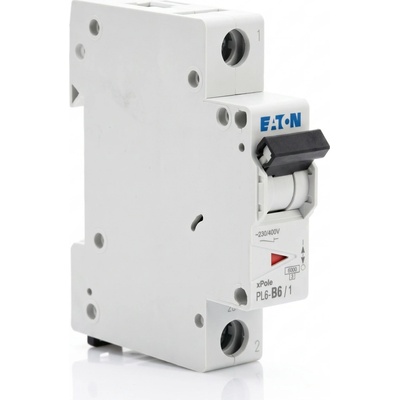

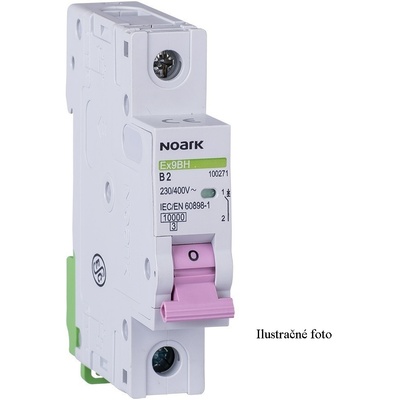

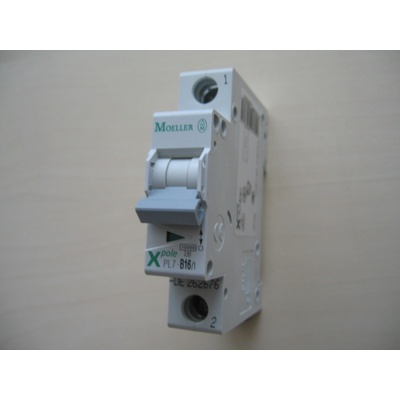

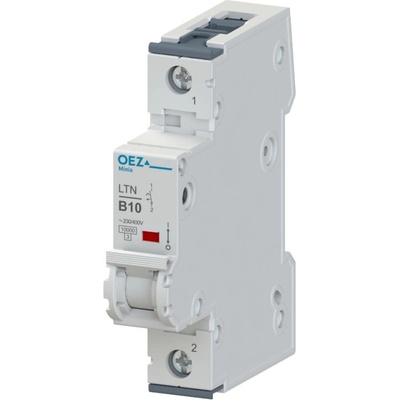

• Jednopólový jistič (1P): Přerušuje výhradně fázový vodič a slouží k jištění standardních jednofázových okruhů.

• 1P+N: Odpojuje fázi i nulový vodič současně, přičemž ochranou spouští disponuje pouze fázový vodič. Zachovává si šířku jednoho modulu (18 mm).

• Dvoupólový jistič (2P): Vypíná fázi i nulový vodič, přičemž oba vodiče mají vlastní tepelnou spoušť. Zabírá šířku dvou modulů (36 mm) a garantuje vyšší úroveň bezpečnosti při servisních pracích.

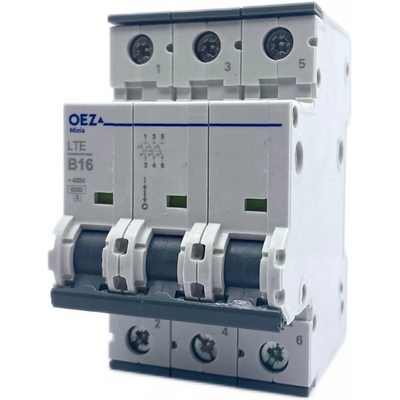

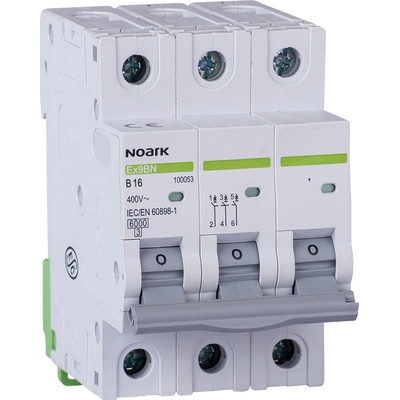

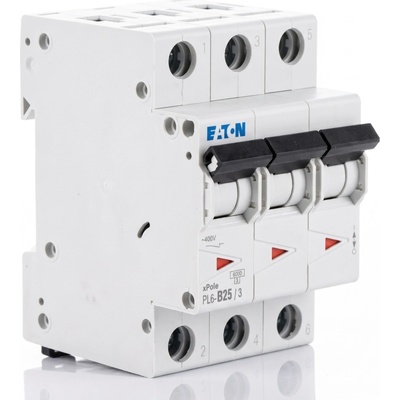

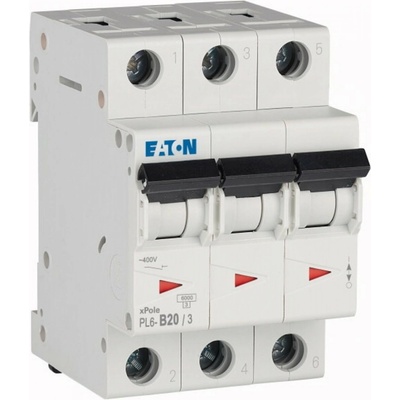

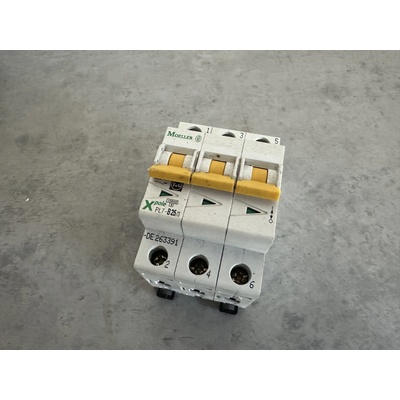

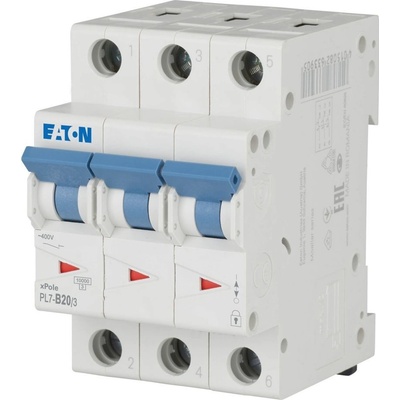

• Třípólový jistič (3P): Určený pro třífázové obvody bez spínání nulového vodiče (např. u čistě třífázových motorů).

• Čtyřpólový jistič (4P) / 3P+N: Nalézá využití v třífázových sítích, kde je vyžadováno současné odpojování fází i nulového vodiče (N).

Orientační stanovení správné dimenze jističe zvládnete provést svépomocí za použití základního fyzikálního vzorce. Výpočet vám poskytne jasnou představu o tom, zda stávající jistič zvládne plánovaný provoz, nebo bude nutné přejít na vyšší hodnotu.

Jednoduchý vzorec pro stanovení proudové zátěže

Při výpočtu proudu I v ampérech (A) vycházíme ze základního vztahu pro elektrický příkon:

P = U × I → I = P / U

Kde jednotlivé symboly znamenají:

• P: Celkový příkon připojených spotřebičů ve wattech (W)

• U: Napětí v síti ve voltech (V) - u nás buď 1 × 230 V pro 1f obvody, nebo 3 × 230 V (resp. dělíme činitelem 690) pro 3f obvody

• I: Elektrický proud v ampérech (A), podle kterého volíme jistič

Praktické příklady výpočtu v praxi

1. Samostatný spotřebič na 230 V (přímotop či rychlovarná konvice):

• Chcete zapojit elektrické topidlo s příkonem 2 000 W na běžný jednofázový okruh 230 V.

• I = 2 000 / 230 ≈ 8,7 A

• Vzhledem k odstupňované vyráběné řadě jističů (10 A, 16 A, 20 A...) zvolíte nejbližší vyšší dimenzi, tedy jistič 10 A.

1. Jednofázový byt (230 V):

• V jednofázové bytové jednotce plánujete současný provoz zařízení se souhrnným příkonem 5 500 W .

• I = 5 500 / 230 ≈ 23,9 A

• Pro tento odběr bude odpovídajícím řešením jednofázový hlavní jistič 1 × 25 A.

1. Rodinný dům s třífázovým připojením (400 V / 3 x 230 V):

• Součet příkonů současně spuštěných spotřebičů (např. varná deska, bojler, pračka) činí 17 250 W. U třífázového rozvodu dělíte celkový příkon hodnotou 690 (3 × 230 V).

• I = 17 250 / 690 = 25 A

• Výsledné zátěži přesně odpovídá standardní třífázový hlavní jistič 3 × 25 A.

Výpočet maximálního příkonu u stávajícího jističe

Pokud již máte v rozvaděči konkrétní jistič a potřebujete zjistit jeho celkovou zatížitelnost ve wattech, použijete obrácený vzorec P = U × I.

Zohlednění soudobosti a rezervy do budoucna

Při návrhu velikosti jističe není nutné prostě sčítat maximální příkon úplně všech spotřebičů v domácnosti. Klíčovým faktorem je takzvaná soudobost - tedy to, kolik zařízení bude zapnuto v jeden jediný okamžik. V praxi nastává situace, kdy by současně běžel vysavač, sušička, pračka, rychlovarná konvice, sauna i dílenské nářadí, jen velmi zřídka.

Na druhou stranu je nezbytné myslet na dostatečnou rezervu pro budoucí potřeby. Pokud do budoucna uvažujete o pořízení klimatizace, tepelného čerpadla, domácí sauny nebo nabíjecí stanice pro elektromobil, dimenzujte jistič na vyšší kapacitu rovnou. Dodatečné zvyšování jmenovitého proudu u distribuční společnosti totiž vyžaduje platbu administrativních poplatků i nákladné úpravy v rozvaděči.

Byty

Byty vyžadují zpravidla nižší celkový příkon než rodinné domy, jelikož nespotřebovávají energii na provoz zahradních strojů ani na vytápění celého objektu.

Hlavní jistič před elektroměrem

• 1 × 25 A (jednofázový): Standardní řešení pro běžné bytové jednotky s ústředním či plynovým vytápěním a plynovou varnou deskou. Bez obtíží pokryje provoz běžné elektroniky a domácích spotřebičů (televize, lednice, pračka, konvice) do souhrnného okamžitého příkonu 5 750 W.

• 3 × 25 A (třífázový): Správná volba pro byty s vyšším odběrem, kde se k vaření využívá elektrická indukční nebo sklokeramická deska, případně výkonná trouba a sušička.

Vnitřní okruhy v bytě

• Osvětlení: Samostatná větev jištěná okruhovým jističem 10 A (charakteristika B).

• Běžné zásuvkové okruhy: Zásuvky pro jednotlivé místnosti jištěné 16 A (charakteristika B).

• Náročné spotřebiče (pračka, myčka, sušička, trouba): Vyžadují samostatné přívody s jističi 16 A až 20 A.

Rodinné domy

U rodinných domů je v podstatě pravidlem třífázové připojení (400 V), které zajišťuje napájení většího počtu místností i energeticky náročných zařízení v garáži či na zahradě.

Hlavní jistič před elektroměrem

• 3 × 20 A až 3 × 25 A: Nejrozšířenější standard pro rodinné domy využívající plyn či tuhá paliva k vytápění, kde elektřina slouží pro vaření a běžný chod domácnosti.

• 3 × 32 A a vyšší: Vhodné dimenzování pro novostavby, početnější rodiny nebo objekty s vysokým odběrem elektrické energie.

Specifika podle výbavy domu

• Dům s elektrokotlem a bojlerem: Pro provoz elektrického vytápění, akumulačních nádrží a ohřev užitkové vody se hlavní jistič dimenzuje nejčastěji na 3 × 32 A nebo více.

• Tepelná čerpadla, klimatizace a čerpadla: Tyto spotřebiče vyžadují na samostatných okruzích jističe s vypínací charakteristikou C (např. 16 A nebo 20 A typu C), které bez problémů absorbují nárazové rozběhové proudy kompresorů a motorů.

• Dílna a zázemí garáže: Pro bezproblémový chod svářeček, stolních vrtaček nebo cirkulárek se zřizují samostatné třífázové okruhy jištěné 16 A až 25 A (zpravidla charakteristikou C).

• Příprava na budoucí technologie (fotovoltaika, elektromobilita, sauna): Plánujete-li do budoucna pořizovat náročnější zařízení, dimenzujte hlavní jistič s dostatečným předstihem, abyste předešli pozdějším výdajům za přestavbu rozvaděče.

Volba jmenovité hodnoty jističe se neoddělitelně odvíjí od tloušťky použitých vodičů. Světelné větve jištěné 10A jističem běžně spoléhají na kabeláž o průřezu 1,5 mm², zatímco pro zásuvkové obvody s 16A jističem je nezbytnou podmínkou použití silnějších vodičů o průřezu 2,5 mm².

V elektrickém rozvaděči se vedle běžných jističů setkáte i s dalšími ochrannými a spínacími prstenci. Ačkoliv vizuálně působí téměř totožně, jejich pracovní principy a účel se výrazně odlišují.

Proudový chránič vs. jistič

Tyto dva prvky bývají často zaměňovány, přestože plní rozdílné úlohy:

• Jistič: Zajišťuje bezpečnost kabeláže, rozvodů a připojených zařízení před přetížením a zkratem. Sleduje nadměrný proudový odběr v obvodu, čímž předchází poškození vedení a vzniku požáru.

• Proudový chránič: Dohlíží na ochranu lidského zdraví před zraněním elektrickým proudem. Soustavně porovnává proud vstupující do obvodu s proudem, který se vrací. Jakmile zaznamená i minimální únik (např. při dotyku člověka s poškozeným přístrojem či průrazu na kostru), obvod v mžiku odpojí.

V moderních a bezpečných elektroinstalacích se z toho důvodu instalují oba tyto prvky vedle sebe.

Kombinovaný proudový chránič s jističem (2v1)

Tento modul objednává funkce proudového chrániče i nadproudové ochrany (jističe) do jednoho společného těla.

• Výhody:

  • Úspora místa: V rozvodnici ušetříte jednu modulovou pozici u jednofázového vedení (nebo tři pozice u třífázového rozvodu).

  • Výhodnější cena: Pořízení integrovaného přístroje vychází finančně lépe než nákup chrániče a jističe zvlášť.

  • Vhodné použití: Ideální volba pro rozvaděče v bytech, chatách či garážích (nejčastěji ve variantách 10 A pro osvětlení nebo 16 A pro zásuvky).

• Nevýhody:

  • Složitější diagnostika: Při vybavení prstence je náročnější určit přesný důvod výpadku - na první pohled nepoznáte, zda šlo o zkrat, přetížení, nebo o proudový únik.

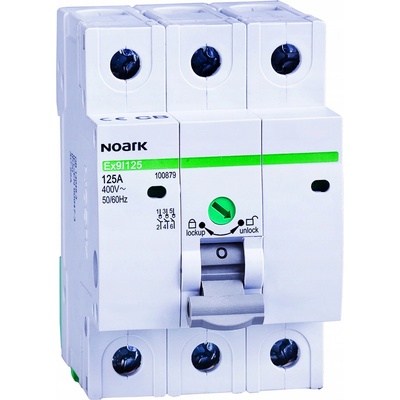

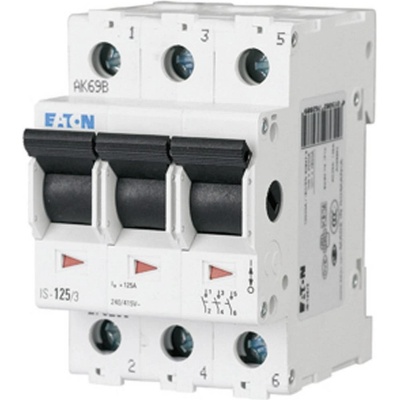

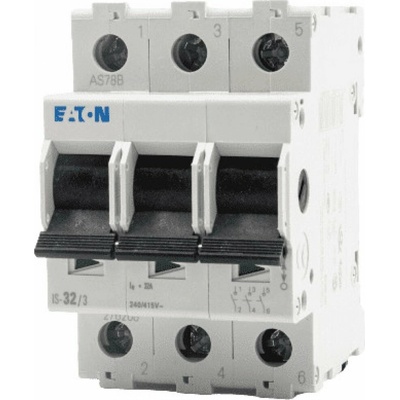

Hlavní vypínač

Konstrukčně i vzhledově připomíná běžný jistič pro montáž na DIN lištu, jeho role je však odlišná:

• Absence ochranných prvků: Neobsahuje tepelnou ani elektromagnetickou spoušť, takže při zkratu či přetížení sám od sebe nesepne ani neodpojí obvod.

• Manuální odpojení: Slouží výhradně k ručnímu přerušení dodávky proudu do celého rozvaděče či vybrané větvě při provádění oprav, údržby nebo revizí.

Instalace i zamýšlená výměna jističe vyžadují odborný přístup, správné posouzení stavu sítě i dodržení bezpečnostních a legislativních pravidel.

Bezpečnostní upozornění: Proč zásah patří odborníkovi

Zásahy do elektrického rozvodu představují značné riziko úrazu elektrickým proudem nebo vzniku požáru. Práce na elektroinstalaci smí podle platných předpisů provádět pouze kvalifikovaný elektrotechnik s příslušným osvědčením.

Chybné určení dimenze nebo neodborné zapojení jističe nedokáže obvod včas odpojit, což vede k přehřívání kabeláže, ničení drahé elektroniky či požáru. Bez odborné montáže a revizní zprávy navíc riskujete, že vám pojišťovna v případě škody odmítne vyplatit pojistné plnění.

Kdy se vyplatí výměna a jaká je finanční návratnost

K výměně jističe se přistupuje ve dvou hlavních situacích:

• Výměna za silnější jistič (navýšení kapacity):

  • Kdy: Pokud stávající jistič nepokrývá váš odběr, častěji vypadává nebo plánujete pořízení náročnějších zařízení (např. tepelné čerpadlo, indukční desku či nabíjecí stanici).

  • Cena: Zahrnuje poplatek distributorovi za navýšení příkonu, nákup nového modulu a práci elektrikáře včetně revize (celkově v řádu tisíců korun).

• Výměna za slabší jistič (snížení kapacity):

  • Kdy: Jestliže jste převzali objekt s předimenzovaným jističem (například po původním majiteli, který provozoval těžké dílenské stroje či cirkulárku) a váš reálný odběr je výrazně nižší.

  • Návratnost: Přechodem ze silnějšího na slabší jistič (např. z 3 × 25 A na 3 × 20 A) ušetříte na poplatku za rezervovaný příkon obvykle jen desítky korun měsíčně. Vzhledem k nákladům na montáž a revizi se investice vrací až v horizontu několika let. Výměnu za slabší jistič si proto dobře propočtěte a raději si ponechte rezervu pro budoucí potřeby.

Postup při změně hlavního jističe

Hlavní jistič před elektroměrem představuje rozhraní s distribuční soustavou, proto jeho výměna podléhá oficiálnímu schválení:

• Podání žádosti u distributora: Zažádáte svého dodavatele či distributora elektřiny o změnu rezervovaného příkonu (úpravu ampérové hodnoty).

• Úprava rozvaděče elektrikářem: Po schválení žádosti kvalifikovaný elektrikář odpojí napájení, demontuje starý přístroj, zkontroluje stav vodičů a osadí nový hlavní jistič s možností plombování.

• Provedení revize: Revizní technik prověří bezpečnost celé instalace a vystaví oficiální revizní zprávu.

• Zaplombování technikem distributora: Pověřený pracovník distribuční společnosti překontroluje zapojení, zaznamená stav elektroměru a nový jistič i elektroměr oficiálně zaplombuje.

Co dělat, když jistič vypadává

Při náhlém nebo opakovaném vypadávání jističe postupujte systematicky:

• Identifikujte přetížený obvod: Zjistěte, které spotřebiče byly v momentě výpadku v provozu.

• Odpojte podezřelé spotřebiče: Vytáhněte ze zásuvek výkonná zařízení (konvice, pračky, topidla) nebo přístroj, u kterého máte podezření na závadu (např. prasklou žárovku či zkratovanou nabíječku).

• Zkuste jistič znovu nahodit: Přepněte páčku jističe ze spodní polohy (vypnuto) do horní polohy (zapnuto).

• Postupně zapínejte zařízení: Pokud jistič drží, zapínejte spotřebiče po jednom. Pokud jistič okamžitě znovu vypadne po zapojení konkrétního přístroje, je chyba v tomto spotřebiči. Pokud vypadne až po zapnutí více zařízení najednou, dochází k přetížení obvodu.

• Přivolejte odborníka: Pokud jistič vypadává i bez zapojených spotřebičů nebo jej nelze vůbec nahodit, obratem kontaktujte elektrikáře. Problém může být v poškozené kabeláži, uvolněných svorkách nebo ve stáří samotného jističe.

Vhodná volba jističe tvoří základní pilíř bezpečné elektroinstalace, spolehlivé ochrany spotřebičů i rozumně nastavených provozních nákladů.

• Specifikujte umístění a typ: Vnitřní větve v rozvaděči vyžadují běžné okruhové jističe (zkratová odolnost 6 kA). Do pozice před elektroměrem patří výhradně hlavní jističe (zkratová odolnost 10 kA vybavená krytem pro plombování).

• Stanovte očekávanou zátěž: Sečtěte odběr zařízení určených k souběžnému provozu a výpočtem I = P / U zjistěte potřebnou proudovou dimenzi. Vždy počítejte s rozumnou rezervou pro rozšíření výbavy.

• Vyberte odpovídající charakteristiku:

  • Typ B: svítidla, standardní zásuvkové okruhy, výpočetní technika a elektronika

  • Typ C: chladicí zařízení, klimatizační jednotky, čerpadla, ohřívače vody a dílenská mechanizace

• Ověřte fázování a navazující vedení: Zkontrolujte, zda zvolený modul odpovídá zapojení (jednofázové 1P/1P+N vs. třífázové 3P/4P) a zda jmenovitý proud nepřekračuje limity použité kabeláže (typicky 10 A pro vodiče 1,5 mm², 16 A pro 2,5 mm²).

• Dbejte na kompletní ochranu: Pro prevenci úrazu elektrickým proudem kombinujte jističe s proudovými chrániči, popřípadě osaďte úspornější sdružené moduly 2v1.

• Přenechte zapojení profesionálům: Veškerou montáž, úpravy zapojení i výměnu hlavního jističe musí realizovat odborně způsobilý elektrotechnik za přítomnosti revizního technika.

Jak poznat vadný jistič?

Vadný jistič se nejčastěji projevuje tím, že neplánovaně vypadává i při minimální nebo nulové zátěži, případně nejde po výpadku vůbec znovu nahodit a páčka zůstává volná. Mezi další varovné signály patří cvakání, bzučení či nadměrné zahřívání těla jističe, viditelné spáleniny na plastovém krytu nebo zápach po spálenině v rozvaděči. Pokud máte jistotu, že zapojené spotřebiče jsou v pořádku a okruh není přetížený, je problém velmi pravděpodobně v opotřebovaném či poškozeném mechanismu samotného jističe.

Jaký jistič na indukční desku?

Pro plně vytíženou indukční varnou desku se standardně používá třífázový jistič 3 × 16 A s charakteristikou B (případně C podle specifikace výrobce). Toto zapojení vyžaduje samostatný kabelový přívod o průřezu vodičů 5 × 2,5 mm². Pouze u menších dvouplotýnkových desek nebo desek s továrně omezeným příkonem pro jednofázové zapojení vystačí samostatný jednopólový jistič 1 × 16 A s vodiči 3 x 2,5 mm², což však výrazně limituje možnost vařit na více zónách současně.

Jaký jistič na bojler?

Bojler vyžaduje samostatný jednofázový jistič 16 A, přičemž volba charakteristiky závisí na typu ohřevu. Pro běžná topná tělesa v klasických bojlerech vyhovuje vypínací charakteristika B, avšak u modelů s vyšším nárazovým proudem nebo u bojlerů spojených s tepelným čerpadlem se doporučuje charakteristika C. Vzhledem k tomu, že jde o mokrý provoz, musí být tento dedikovaný okruh veden přes kabel o průřezu 3 × 2,5 mm² a zapojen přes proudový chránič (popřípadě kombinovaný chránič s jističem).

Jaký jistič na 2000 W?

Pro jednofázový spotřebič s příkonem 2 000 W (např. přímotop nebo rychlovarná konvice) vychází podle vzorce proudový odběr přibližně 8,7 A (2000 W / 230 V). Z vyráběné řady proto vyhovuje standardní jistič 10 A (charakteristika B) s měděným vodičem o průřezu 1,5 mm². Pokud však bude tento spotřebič připojen do běžného zásuvkového okruhu, kde se počítá s připojením dalších zařízení, instaluje se běžný zásuvkový jistič 16 A s kabeláží 2,5 mm².
