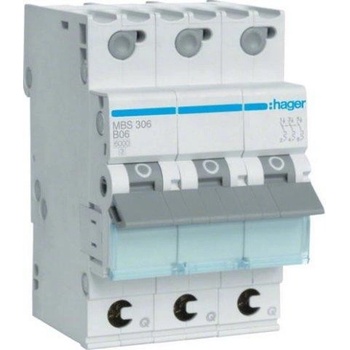

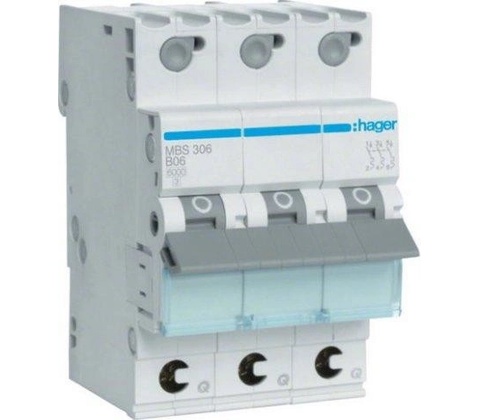

Hager MBS340

  Provedení Počet zajištěných pólů: 3 počet pólů: 3 P typ pólu: 3 P vypínací charakteristika: B Hlavní elektrické prvky frekvence: 50/60 Hz zkratová vypínací schopnost: 6 kA Druh napájecího napětí: AC Napětí jmenovité impulzní výdržné napětí: 4000 V Elektrický proud Rozpínací schopnost Icu při 400V (IEC/EN 60947-2): 10 kA Rozpínací schopnost 400V 50Hz: 6 kA Provozní rozpínací schopnost podle EN 60898: 6 kA Odpojovací kapacita na 1 pól při It 400 V (EN 60947-2): 3 kA Rozpínací schopnost při 415 V (EN 60947-2): 10 kA magnetické nastavení proud při 40 °C: 3/5 In Min./max. Prahová hodnota magnetického spouštěče při stejnosměrném proudu: 4/7 In Nastavení tepelného spouštěče při 40 °C: 1,13/1,45 In Min./max. Prahová hodnota tepelného spouštěče při stejnosměrném proudu: 1,13/1,45 In Elektrický proud / teplota _empty_: 48,4 A Jmenovitý proud při 20 °C: 42 A Jmenovitý proud při 30 °C: 40 A Jmenovitý proud při 35 °C: 38,8 A Jmenovitý proud při 40 °C: 37,5 A Jmenovitý proud při 45 °C: 36,2 A Jmenovitý proud při 50 °C: 34,8 A Jmenovitý proud při 55 °C: 33,4 A Jmenovitý proud při 60 °C: 31,9 A Jmenovitý proud při 65 °C: 30,3 A Jmenovitý proud při 70 °C: 28,6 A Faktor korekce jmenovitých prouů Korekční faktor magnetického spouštěče při 100 Hz: 1,1 Korekční faktor magnetického spouštěče při 200 Hz: 1,2 Korekční faktor magnetického spouštěče při 400 Hz: 1,5 Korekční faktor magnetického spouštěče při 60 Hz: 1 Korekční faktor při 2 vedle sebe namontovaných elektrických jističích: 1 Korekční faktor při 3 vedle sebe namontovaných elektrických jističích: 0,95 Korekční faktor při 4 a 5 vedle sebe namontovaných elektrických jističích: 0,9 Korekční faktor při 6 a více vedle sebe namontovaných elektrických jističích: 0,85 Selektivita Minimální předřazená pojistka typ aM pro selektivitu na DC: 50 A Minimální předřazená pojistka typ gl pro selektivitu na DC: 50 A Minimální následná pojistka typ aM pro selektivitu na DC: 6 A Minimální následná pojistka typ gl pro selektivitu na DC: 12 A Výkon tepelné ztráty na pól: 6 W _empty_: 7,5 W celkový ztrátový výkon při jmenovitém proudu: 16,9 W Výdrž elektrické životnost v počtu cyklů: 4000 mechanická životnost v cyklech: 20000 Rozměry hloubka: 70 mm výška: 83,4 mm šířka: 52,5 mm Instalace, montáž Vhodné pod omítku: ano Připojení maximální kapacita připojovací svorky pro pevný vodič: 1/35 mm² připojovací pruřez přívodu: 1/35 mm² typ připojení: QuickConnect Normy _empty_: EN 60898-1 Evropská direktiva WEEE: dotčeno Bezpečnost krytí IP: IP20 Podmínky použití Stupeň znečištění podle IEC 60664 / IEC 60947-2: 2 Třída omezení energie I²t: 3 Výška n.m.: 2000 m skladovací teplota: -25 do 80 °C Ochrana před vzdušnou vlhkostí: pro jakékoli klima
